LK-AMPD-S Vysokorýchlostný zosilnený mikrovlnný fotodetektor InGaAs

  • Vysoká rýchlosť, široká šírka pásma
  • Zabudované Bias-T
  • O/E hybridný integrovaný
  • Vysoký zisk, nízky šum, širokopásmové pripojenie
  • Hermeticky uzavretý SMA konektor
  • Nízky temný prúd, vysoký pomer signálu k šumu.
  • Malý tvarový faktor.
OTÁZKA

+86 29 88244373

Popis produktu

LK-AMPD-S is a hybrid of an InGaAs photodiode and a low-noise amplifier, designed for a wide optical response from 1000 to 1650nm and offering a 15 dB RF gain. It delivers high-speed performance with bandwidths of 12GHz and 18GHz, and is powered by a +5V supply.
This module is compatible with standard single-mode 9/125μm fiber and has an SMA connector with a 50 ohm impedance match.

LK-AMPD-S is hermetically sealed for environmental protection and has a lightweight design, with a mass of less than 23 grams. It is compliant with the Restriction of Hazardous Substances (RoHS) Directive 2.0, ensuring environmental sustainability and adherence to stringent safety standards.

Technické špecifikácie
Typické a absolútne maximálne hodnotenie
Parameter Sym. Typ hodnotenie Jednotka
Rozsah teploty skladovania TSTG -45 ～ +85 -55 ～ +100 ℃
Rozsah prevádzkových teplôt krytu TC 25 -40 ～ +85 ℃
Predpätie VR +5 +5 ～ +9 V
Optický vstupný výkon Pin 0 + 10 dBm
Optický výkon pri vyhorení PB - + 13 dBm
Teplota spájkovania olov Tp 280 (10 s) 330 (10 s) ℃
Elektrické/optické charakteristiky (TC = 22 ± 3 ℃)
Parameter sym Skúšobný stav Hodnoty parametrov Jednotka
Rozsah vlnových dĺžok λ - 1000 ～ 1650 nm
Frekvenčný rozsah - - X-pásmo Ku-pásmo -
Malá šírka pásma signálu f-3dB TC = 22 ± 3 ℃ 0,3 ~ 12 0,3 ~ 19.5 GHz
responsivity Re VR =+5V, Pin = 10 mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Plochosť amplitúdy A TC = -45～+85 ℃ ≤ ± 2 dB
Saturačný optický výkon Ps VR =+ 5 V, λ = 1550 nm
Modulovaný striedavý prúd		 10 dBm
RF Signal Gain（Typical） G - 15 ± 1 dB
Saturácia RF výstupného výkonu Pvon - +3 dBm
Výstup VSWR PSV - ≤ 2 -
Výstupná impedancia RL - 50 Ω

● Typické krivky odozvy

（ Fig . 1 X - Band Photodetector Frequency Response）

(Obr. 2 Frekvenčná odozva fotodetektora v Ku pásme)

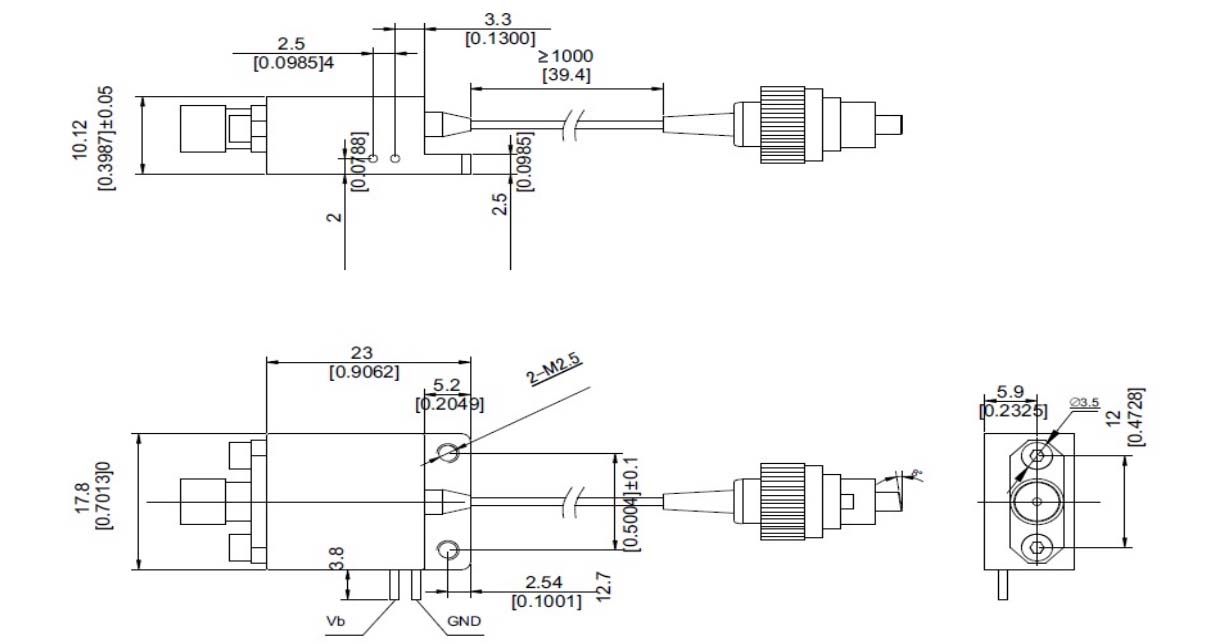

●Dimension and Pins ( Unit:mm[ inch] )

RF konektor: SMA

●Informácie pre objednanie

Hárok 1：

kód Zisk RF signálu Poznámka
S 15 dB Typická a stredová frekvencia

Hárok 2：

kód Analógová šírka pásma
X 0,3 ～ 12 GHz
Ku 0. 8 ～ 19.5 GHz

Hárok 3：

kód Typ konektora Poznámka
N Bez konektora Jednovidový 9/125 μm optický pigtail
A FC / APC
P FC / PC

● Bezpečnostné opatrenia

  • Polomer ohybu vlákna nie je menší ako 20 mm, aby sa zabránilo poškodeniu vlákna.

  • Pred pripojením optického vlákna k optoobvodu sa uistite, že jeho spojovacia strana je čistá.

  • Pri skladovaní, preprave a používaní je potrebná vhodná ochrana proti elektrostatickej výboji (ESD).

Všetky naše štandardné fotodetektory je možné prispôsobiť do modulov!

použitie

  • Spracovanie radarových informácií

  • Elektronické vojny

  • Meranie antény

  • Komunikácia z optických vlákien

  • Bezpečnosť a dohľad
