Vysokorýchlostný fotodetektor LK-HHPD InGaAs
- Wide Bandwidth ，High Speed
- High Responsivity
- Zabudované Bias-T
- High saturation Input
- Hermeticky uzavretý SMA konektor
- Nízky temný prúd, vysoký pomer signálu k šumu.
- Malý tvarový faktor.
Popis produktu
LK-HHPD is a high-speed detector module suitable for digital and analog applications, featuring an InGaAs PIN photodiode that covers wavelengths from 1250 to 1650 nm. It offers 12 GHz or 18 GHz bandwidths and runs on +5V power. The module is compatible with standard single-mode 9/125μm fiber and has an SMA connector for RF output with a 50 ohm impedance match.
LK-HHPD suitable for high-data-rate applications, it is hermetically sealed to protect against environmental factors, ensuring reliability and longevity. It has a lightweight design, with a mass of less than 23 grams, which is beneficial for portable or space-constrained applications. The module is certified in compliance with the Restriction of Hazardous Substances (RoHS) Directive 2.0, demonstrating adherence to environmental and safety standards.
Technické špecifikácie
| Typické a absolútne maximálne hodnotenie | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | hodnotenie | Jednotka |
| Rozsah teploty skladovania | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Rozsah prevádzkových teplôt krytu | TC | 25 | -40 ～ +85 | ℃ |
| Predpätie | VR | 5 | +4.75 ～ +5.25 | V |
| Optický vstupný výkon | Pin | 0 | + 13 | dBm |
| Optický výkon pri vyhorení | PB | - | + 16 | dBm |
| Teplota spájkovania olov | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektrické/optické charakteristiky (TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Skúšobný stav | Hodnoty parametrov | Jednotka | ||
| Rozsah vlnových dĺžok | λ | - | 1000 ～ 1650 | nm | ||
| Frekvenčný rozsah | - | - | X-pásmo | Ku-pásmo | - | |
| Malá šírka pásma signálu | f-3dB | TC = 22 ± 3 ℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| responsivity | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Výstup VSWR | PSV | - | ≤ 2 | ≤ 2.2 | - | |
| Plochosť amplitúdy | A | TC = -45～+85 ℃ | ≤ ±1.5 | dB | ||
| Saturačný optický výkon | Ps | VR =+5 V, λ = 1550 nm Modulovaný striedavý prúd |
13 | dBm | ||
| Saturácia RF výstupného výkonu | Pvon | - | -10 | dBm | ||
| Temný prúd | Id | VR = 5 V | ≤ 10 | nA | ||
| Výstupná impedancia | RL | - | 50 | Ω | ||
● Typical Responsivity Curves
（ Fig. 1 X - Band Photodetector Frequency Response）
（ Fig. 2 Ku - Band Photodetector Frequency Response）

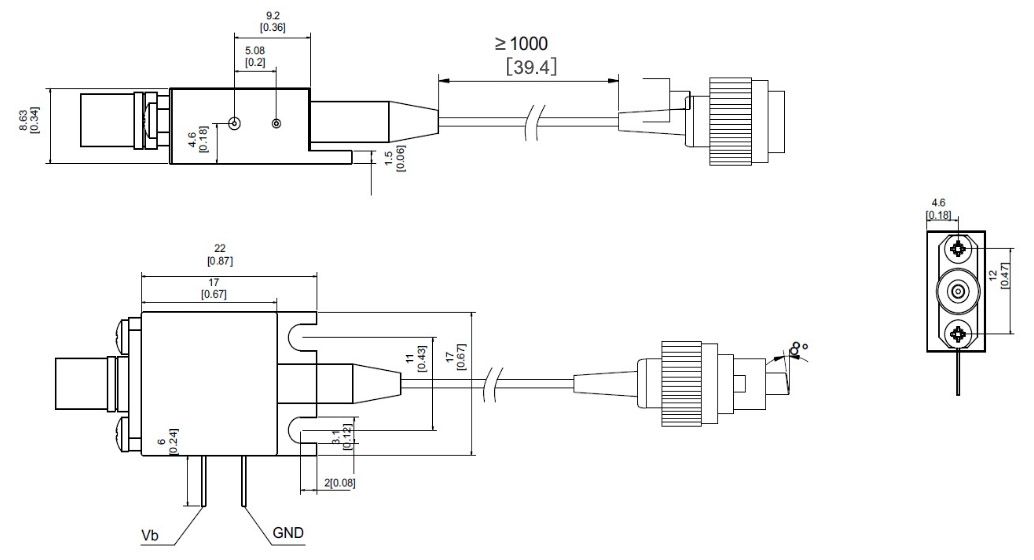

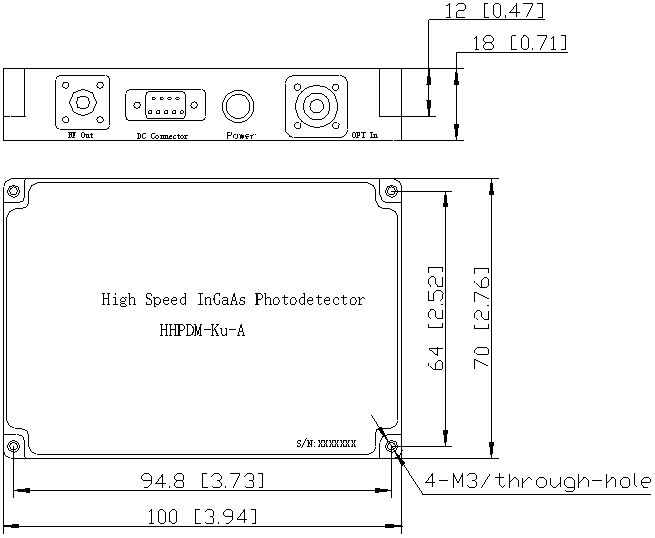

● Dimension and Pins (Unit: inch)
RF Connector： SMA Connector
●Informácie pre objednanie
Hárok 1：
| kód | Analógová šírka pásma |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Hárok 2：
| kód | Typ konektora | Poznámka |
| N | Bez konektora | Jednovidový 9/125 μm optický pigtail |
| A | FC / APC |
● Bezpečnostné opatrenia
Polomer ohybu vlákna nie je menší ako 20 mm, aby sa zabránilo poškodeniu vlákna.
Pred pripojením optického vlákna k optoobvodu sa uistite, že jeho spojovacia strana je čistá.
Pri skladovaní, preprave a používaní je potrebná vhodná ochrana proti elektrostatickej výboji (ESD).
Všetky naše štandardné fotodetektory je možné prispôsobiť do modulov!
použitie
Komunikácia cez optické vlákno
Spracovanie radarových informácií
Elektronické vojny
Test a meranie vysokorýchlostného signálu
Bezpečnosť a dohľad
