LK-MAMPD-4 Viackanálový vysokorýchlostný mikrovlnný fotodetektor so zosilnením

  • Vysoká rýchlosť, široká šírka pásma
  • Zabudované Bias-T
  • O/E hybridný integrovaný
  • Vysoký zisk, nízky šum, širokopásmové pripojenie
  • Hermeticky uzavretý SMA konektor
  • Nízky temný prúd, vysoký pomer signálu k šumu.
  • Malý tvarový faktor.
OTÁZKA

+86 29 88244373

Popis produktu

LK-MAMPD-4 is a state-of-the-art optoelectronic hybrid system, integrating a broadband Indium Gallium Arsenide (InGaAs) photodiode with a low-noise amplifier. This photodiode is characterized by a spectral response wavelength range from 1000 to 1650 nanometers. The low-noise amplifier within the system offers a Radio Frequency (RF) gain of 15 decibels, ensuring signal integrity and amplification.

LK-MAMPD-4 is capable of providing bandwidths of 12 gigahertz and 18 gigahertz, catering to a variety of high-speed communication and detection requirements. The module is designed to operate on a +5-volt supply voltage, which is standard in many electronic systems. It is compatible with standard single-mode 9/125-micrometer optical fibers, ensuring seamless integration with existing fiber optic networks. The RF output port features an SMP-compatible connector, which is impedance-matched to 50 ohms for optimal signal transmission and minimal signal loss.

LK-MAMPD-4 is constructed with a hermetic sealing process, which provides robust protection against environmental factors, enhancing its durability and reliability. It has a compact form factor, weighing in at less than 62 grams, which is advantageous for applications where weight is a consideration. The module is certified to comply with the Restriction of Hazardous Substances (RoHS) Directive 2.0, confirming its adherence to stringent environmental and safety standards.

Technické špecifikácie
Typické a absolútne maximálne hodnotenie
Parameter Sym. Typ hodnotenie Jednotka
Rozsah teploty skladovania TSTG -45 ～ +85 -55 ～ +100 ℃
Rozsah prevádzkových teplôt krytu TC 25 -40 ～ +85 ℃
Predpätie VR +5 +5 ～ +9 V
Optický vstupný výkon Pin 0 + 10 dBm
Optický výkon pri vyhorení PB - + 13 dBm
Teplota spájkovania olov Tp 280 (10 s) 330 (10 s) ℃
Elektrické/optické charakteristiky (TC = 22 ± 3 ℃)
Parameter sym Skúšobný stav Hodnoty parametrov Jednotka
Rozsah vlnových dĺžok λ - 1000 ～ 1650 nm
Frekvenčný rozsah - - X-pásmo Ku-pásmo -
Malá šírka pásma signálu f-3dB TC = 22 ± 3 ℃ 0.3 ～ 12 2 ～ 18 GHz
responsivity Re VR =+5V, Pin = 10 mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Plochosť amplitúdy A TC = -45～+85 ℃ ≤ ± 2 dB
Saturačný optický výkon Ps VR = + 5 V, λ = 1550 nm
Modulovaný striedavý prúd		 10 dBm
Zisk RF signálu (typický) G - 15 ± 1 dB
Saturácia RF výstupného výkonu Pvon - +3 dBm
Výstup VSWR PSV - ≤ 2 -
Výstupná impedancia RL - 50 Ω

● Typické krivky odozvy

(Obr. 1 X - Frekvenčná odozva pásmového fotodetektora)

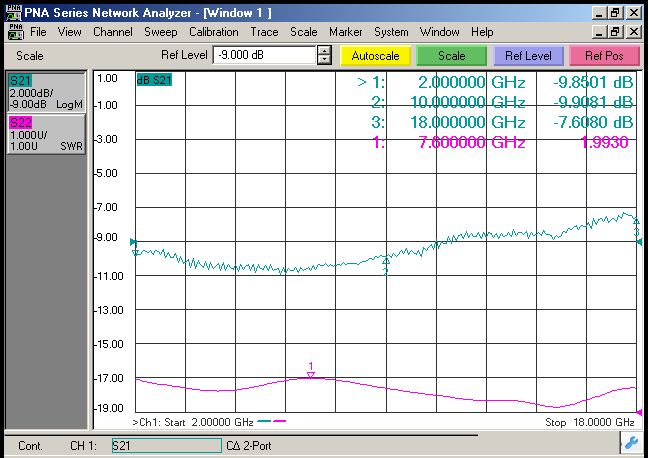

(Obr. 2 Frekvenčná odozva fotodetektora v Ku pásme)

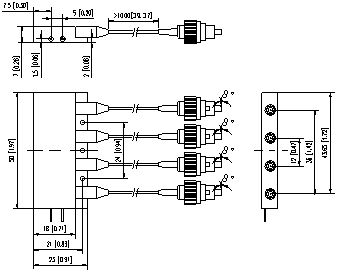

● Rozmery a kolíky (jednotka: mm[palec])

RF Connector：SMP

● Informácie o objednávke

Hárok 1：

kód Analógová šírka pásma
X 0.2 ～ 12 GHz
Ku 2 ～ 18 GHz

Hárok 2：

kód Typ konektora Poznámka
N Bez konektora Jednovidový 9/125 μm optický pigtail
A FC / APC
P FC / PC

● Bezpečnostné opatrenia

  • Polomer ohybu vlákna nie je menší ako 20 mm, aby sa zabránilo poškodeniu vlákna.

  • Pred pripojením optického vlákna k optoobvodu sa uistite, že jeho spojovacia strana je čistá.

  • Pri skladovaní, preprave a používaní je potrebná vhodná ochrana proti elektrostatickej výboji (ESD).

Všetky naše štandardné fotodetektory je možné prispôsobiť do modulov!

použitie

  • Spracovanie radarových informácií

  • Elektronické vojny

  • Meranie antény

  • Komunikácia z optických vlákien

  • Bezpečnosť a dohľad
